產品特點
-
響應時間快和帶寬寬
-
適配大電流測量
-
低插入損耗
-
抗干擾能力強
-
線性度好、漂移小
-
功耗與成本平衡
產品選型
| 產品展示 | 產品系列 | 電源電壓 Vc(V) |
額定電流 Ipn(A) |
峰值電流 Ipn(A) |
額定輸出 Vout/Lout@Ipn |
精度 X@Ipn(%) |
帶寬 KHz |
工作溫度 | 安裝方式 | 安裝尺寸 mm |
 |
HAC-SCLDHA1 /HAC-SCLDHA2 | ±12...±18 | 50...300 | 150...900 | ±50mA ±100mA ±150mA | 0.2 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ20.2 |
 |
HAC-300SCLDHC | ±12...±18 | 300 | 900 | ±150mA | 0.1 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ25 |
 |
HAC- 500SCLDHB03 | ±12...±18 | 500 | 1500 | ±100mA | 0.1 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ25.5 |
 |
HAC-SCLDHB1 /HAC-SCLDHB2 | ±12...±18 | 300...500 | 900...1500 | ±100mA | 0.2 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ35 |
 |
HAC-SADHB | ±12...±24 | 300...500 | 900...1500 | ±100mA | 0.1 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ35 |
 |
HAC-SASH | ±12...±24 | 500...1000 | 1500...2500 | ±100mA ±200mA | 0.1 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ40.5 |
 |
HAC-1000SALFA | ±12...±24 | 1000 | 2000 | ±200mA | 0.2 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ38.5 |
|
HAC-1000SALFB | ±12...±24 | 1000 | 2000 | ±200mA | 0.2 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ38.5 |
 |
HAC-2000SALFA | ±12...±24 | 2000 | 2800 | ±400mA | 0.2 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ60.5 |
 |
HAC-2000SALFB | ±12...±24 | 2000 | 2800 | ±400mA | 0.2 | DC~100 (-3dB) |
-40~+85 | 穿孔 | Φ60.5 |
×
![]()
應用領域
-

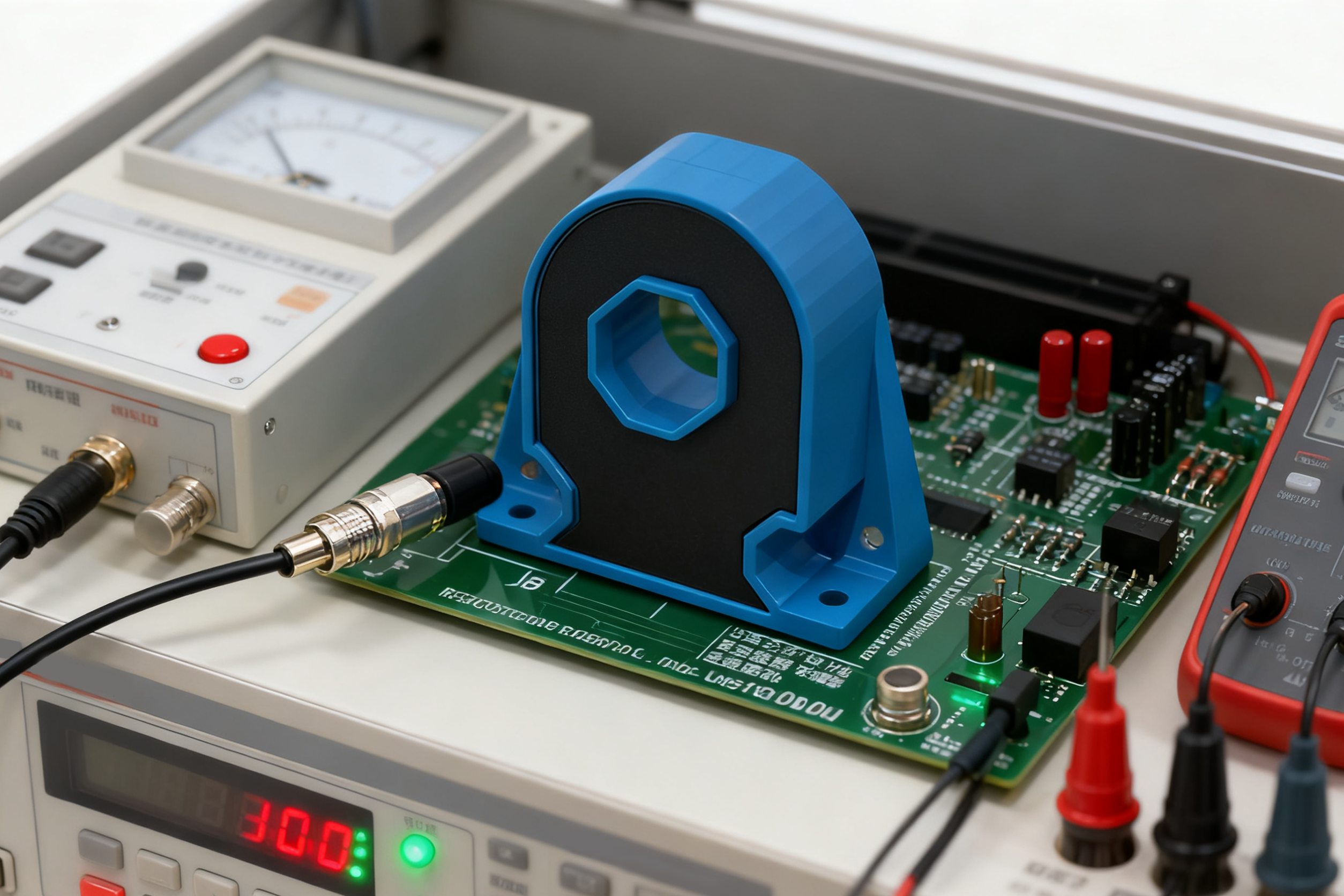

電動汽車能效認證與續航里程測試高精度閉環電流傳感器是電動汽車（EV）性能測試和認證過程中的核心工具。在測試臺架上，它們用于對驅動系統、電池包和高壓輔助系統的輸入/輸出電流進行毫級精度的測量。這種極高的精度對于準確評估電機、逆變器和整體傳動鏈的效率至關重要，是驗證官方續航里程數據以及優化車輛能源管理系統的關鍵技術保障。
-
電池測試與大規模分容化成在對鋰電池進行分容、壽命測試和化成處理時，高精度閉環傳感器提供了亞毫伏級（即萬分之幾）的電流測量準確性。對于大規模電芯生產線而言，它們能確保對每個電芯的充放電能量輸入和輸出進行超低漂移的精確控制。這種極高的測量穩定性是提高電芯一致性、最大化產品良率、并精確評定電池等級的根本前提。
-
電量計量基準與測試儀器校準高精度閉環電流傳感器通常采用先進的磁通門（Fluxgate）技術來實現極致的零磁通補償，使其具備極低的殘余磁誤差和出色的溫度穩定性。因此，它們被廣泛應用于國家級或?qū)嶒?yàn)室級的電能計量標準、高精度功率分析儀的內部校準回路以及高端電子測試設備的電流傳感器校準裝置中，作為實現高精度電力測量和維持計量基準的參考組件。
