產品特點
-
體積小、安裝便捷
-
非接觸測量，電氣隔離優異
-
響應速度快，適配寬電壓范圍
-
功耗低、適配性廣
-
精度與穩定性受環境影響
-
共模抑制比強
產品選型

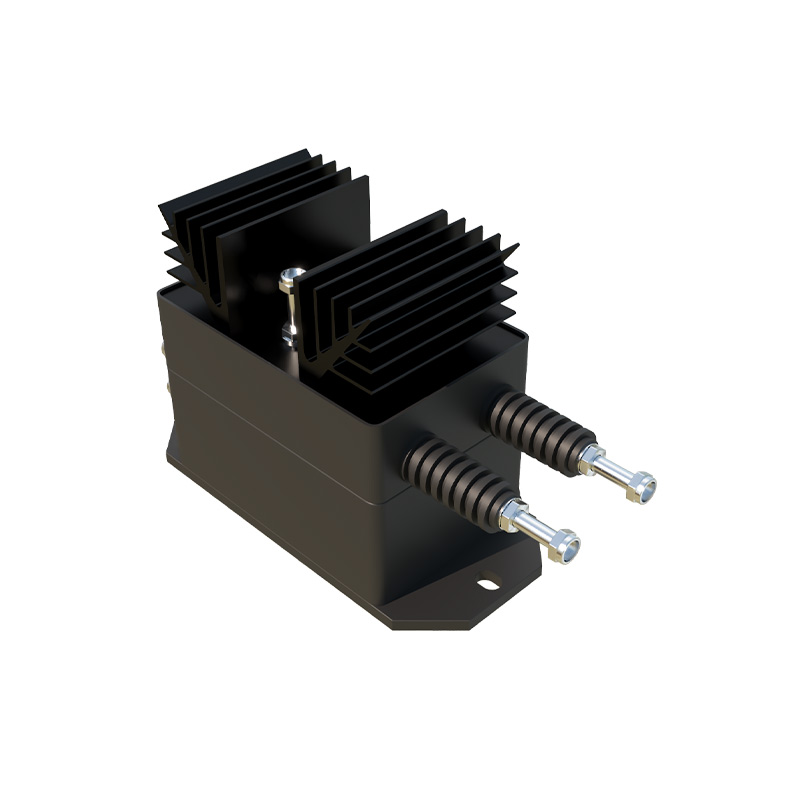

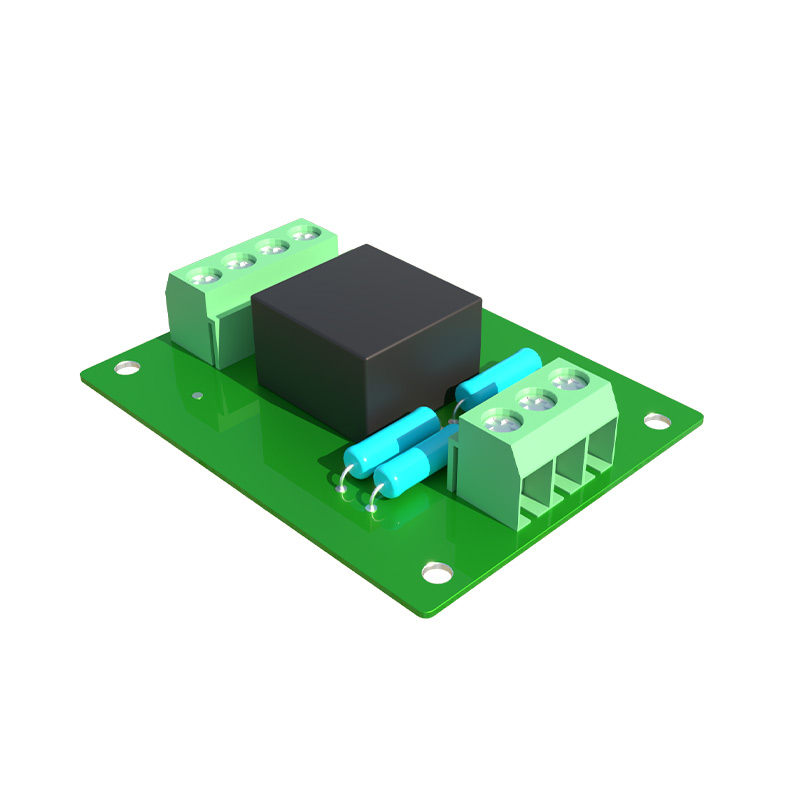

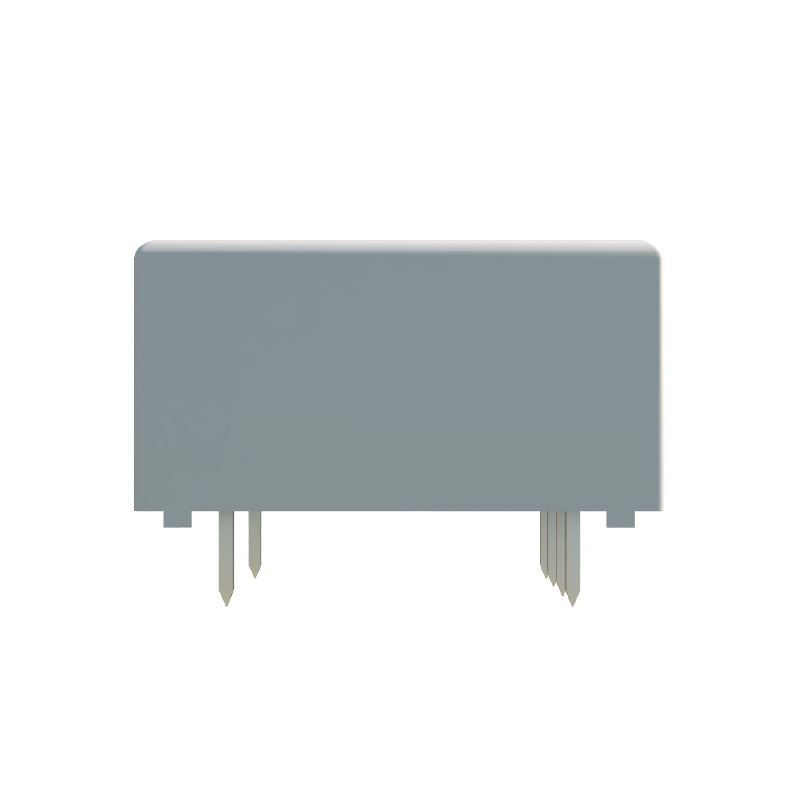

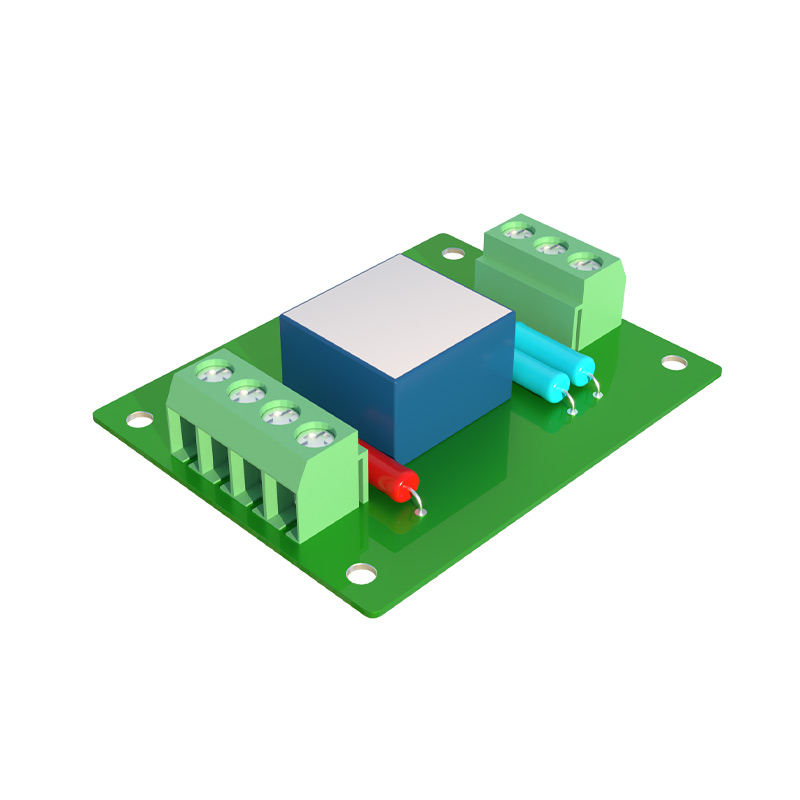

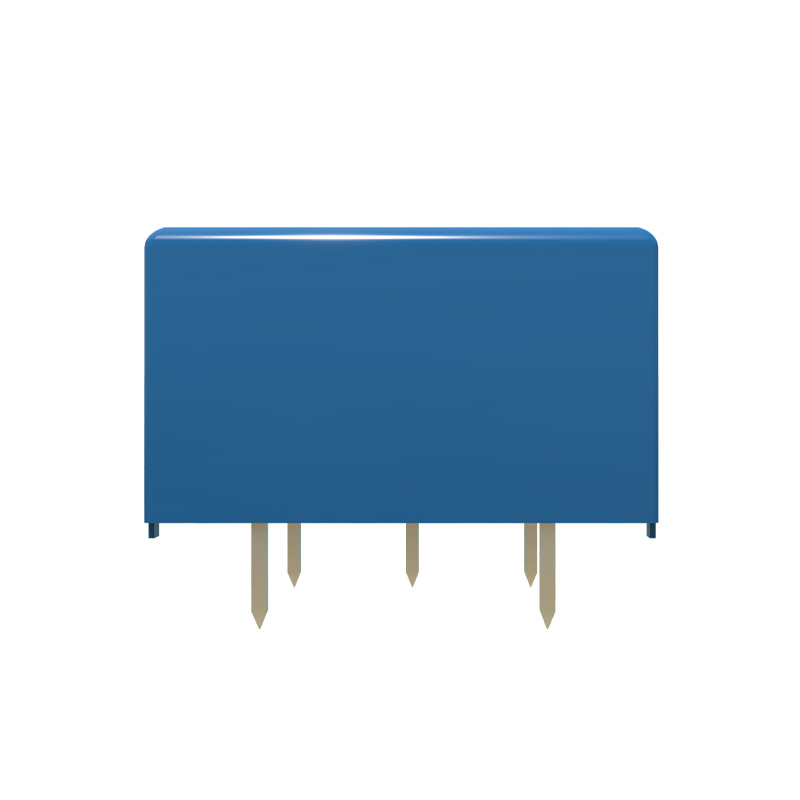

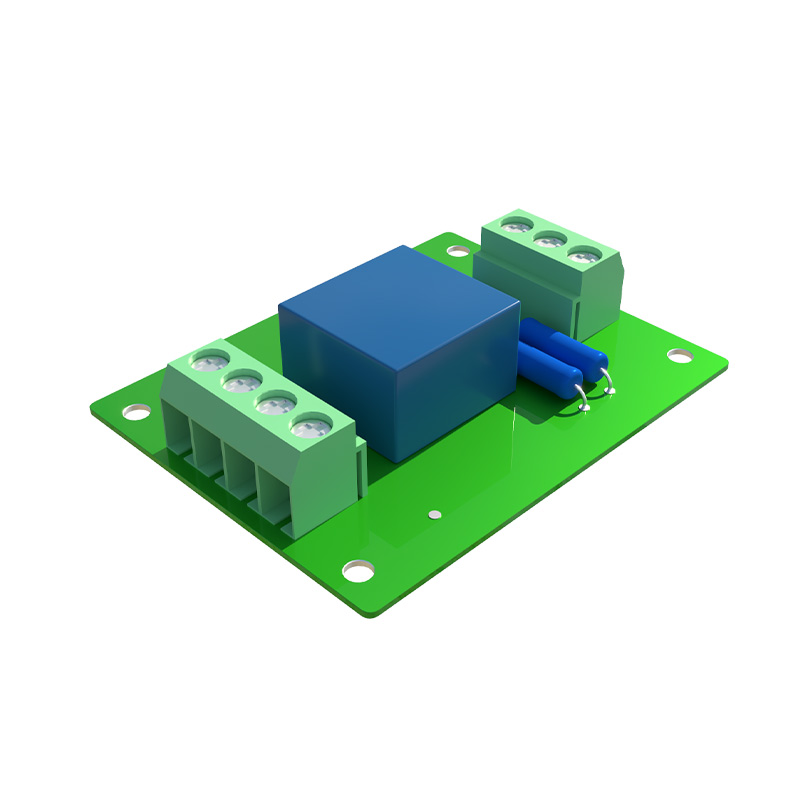

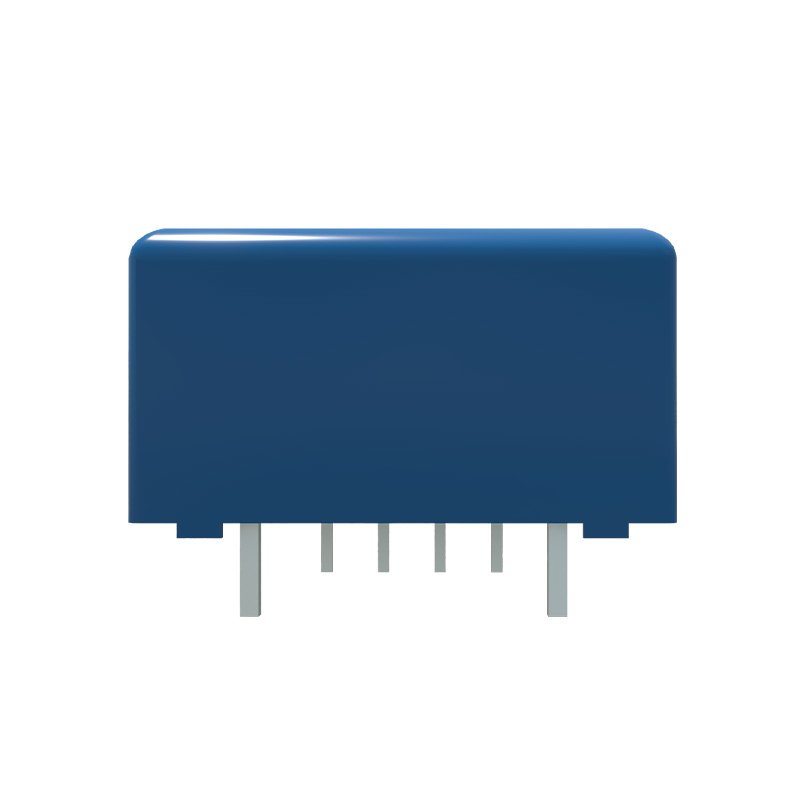

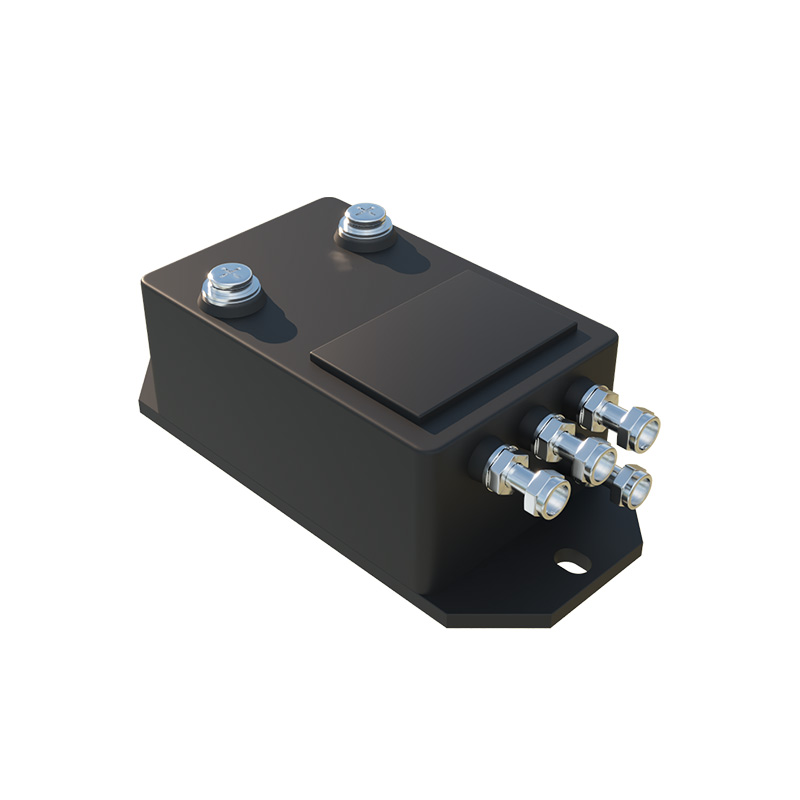

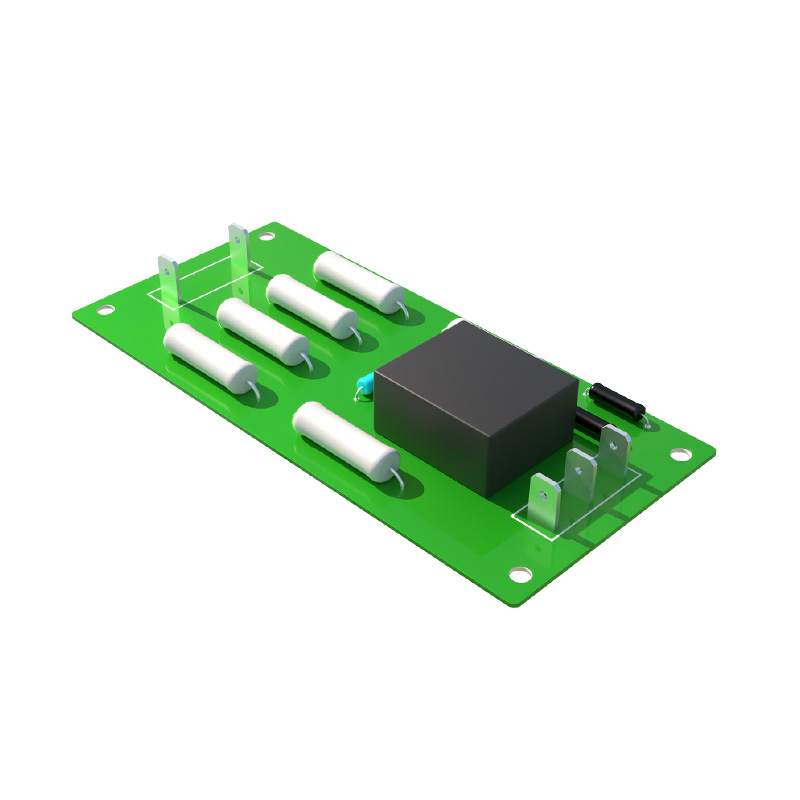

| 產品展示 | 產品系列 | 電源電壓 Vc(V) |
額定電流 Ipn(A) |
峰值電流 Ipn(A) |
額定輸出 Vout/Lout@Ipn |
精度 X@Ipn(%) |
帶寬 KHz |
工作溫度 | 安裝方式 | 安裝尺寸 mm |
 |
HUC-10PRX | ±15 | 10mA | 20mA | ±20mA | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-5PRA /HUC-10PRA | ±15 | 5mA /10mA | 7mA /14mA | ±25mA | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRAV | ±15 | 50...1000V | 100...2000V | ±5V | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRA25 | ±15 | 50...1000V | 100...2000V | ±25mA | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-5PRASRD3.3 / HUC-10PRASRD3.3 | +3.3 | 5mA /10mA | 10mA /20mA | 1.65+0.625V | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-5PRASRD5 / HUC-10PRASRD5 | +5 | 5mA /10mA | 10mA /20mA | 2.5+0.625V | 0.5 | (-3dB) |
-40~+85 | PCB | |
|
HUC-PRASRD12 | +12 | 50...500V | 100...1000V | 5±2V | 0.5 | 0.02~10 (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRASRD24 | +24 | 50...500V | 100...1000V | 5±2V | 0.5 | 0.02~10 (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRASD12 | +12 | 50...500V | 100...1000V | 5±2V | 0.5 | 0.02~10 (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRASD24 | +24 | 50...500V | 100...1000V | 5±2V | 0.5 | 0.02~10 (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRAL25 | ±15 | 300...1000V | 600..1500V | ±25mA | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRAJ25 | ±15 | 100...2000V | 200...4000V | ±25mA | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-10PRLVA | ±15 /±24 | 10mA | 20mA | ±50mA | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRLV | ±15 /±24 | 100...5000V | 200...7500V | ±50mA | 0.5 | (-3dB) |
-40~+85 | PCB | |
 |
HUC-PRLV5 | ±15 /±24 | 100...6000V | 200...9000V | ±5V | 0.5 | (-3dB) |
-40~+85 | PCB |
×
![]()
應用領域
-
新能源與高壓直流母線監測霍爾電壓傳感器是新能源汽車（NEV）和大型儲能系統（ESS）中不可或缺的安全和控制元件。它們被用于對高壓直流（HVDC）母線電壓進行精確隔離監測。傳感器能提供電氣隔離，安全地將數千伏的高壓信號轉換為低壓信號供控制單元讀取，是電池管理系統（BMS）進行過壓保護和準確計算系統功率的關鍵基礎，確保高壓系統的安全穩定運行。
-
軌道交通與電力牽引系統在軌道交通（如高鐵、地鐵）和大型工業直流供電系統中，霍爾電壓傳感器是電力測量的主要手段。在牽引變電站和機車上，它們負責隔離并精確監測觸網電壓或直流中間回路電壓。由于其具備寬帶寬特性，不僅能測量穩定的直流電壓，還能準確捕捉電壓波動、瞬態尖峰和諧波失真，為系統提供可靠的電壓數據，保障牽引系統的安全性和能效。
-
電能質量分析與高頻電源監測霍爾電壓傳感器因其優異的動態響應速度和寬測量帶寬，在電能質量分析和高頻電源領域表現出色。它們用于監測復雜的交流波形、瞬態電壓以及高次諧波，是高端功率分析儀和逆變器/整流器內部控制回路的關鍵部件。通過實時、高保真地反饋電壓波形，傳感器能夠幫助系統進行精確的控制和故障診斷，有效提升了電源的輸出質量和穩定性。
