稱重變送器的工作原理

• 時間：2024-01-22 14:41:18
• 點擊：0

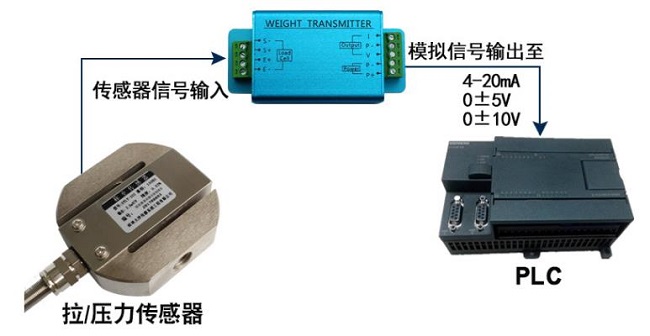

稱重變送器是一種將稱重傳感器檢測到的重量信號轉換為標準電信號輸出的設備，它廣泛應用于工業稱重系統中，確保稱重數據的準確性和可靠性。其工作原理主要包含以下幾個方面：

1.傳感器的信號采集：稱重變送器通過稱重傳感器感應被測物的重量，將重量信號轉換為電信號。稱重傳感器通常由電阻應變片、電容、電感等敏感元件組成，能夠?qū)毫蛑亓哭D(zhuǎn)換為電信號。

2.信號的放大處理：稱重傳感器輸出的電信號通常比較微弱，需要進行信號轉換。常見的信號轉換器包括電壓放大器和電荷放大器，它們可以將微弱的電信號放大，使其更適合后續處理。

3.模數轉換與信號轉換：放大后的電信號還需要進行信號處理，包括濾波、噪聲抑制、線性化校正等。濾波器用于消除噪聲和干擾，保證測量精度；線性化校正器用于校正傳感器的非線性特性，使其輸出與輸入呈線性關系。

4.數據處理：由于稱重傳感器的輸出信號與輸入信號之間存在非線性關系，需要進行線性化校正。線性化校正通常采用硬件或軟件實現，通過調整傳感器的參數或補償電路，使傳感器的輸出與輸入呈線性關系。

5.數據輸出：經過處理的電信號需要轉換成標準電信號或數字信號輸出。常見的輸出轉換器包括模數轉換器和數模轉換器，它們可以將電信號轉換為數字信號或模擬信號，以便于后續的顯示、記錄或控制。

6.顯示與通訊：稱重變送器的輸出信號可以通過顯示器或通訊接口輸出。顯示器可以實時顯示被測物的重量值；通訊接口可以將稱重數據傳輸?shù)接嬎銠C或其他控制設備中，實現遠程監控和控制。
