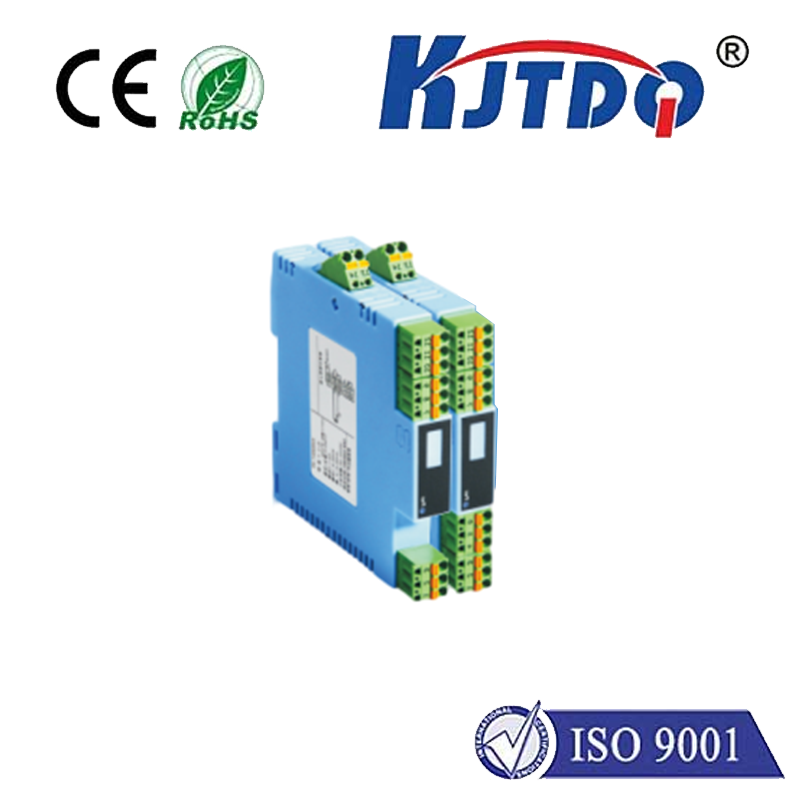

KJT-7066隔離安全柵
- 供電電壓范圍：20～30VDC
- 額定供電電壓：24VDC
- 輸入信號：變送器電流信號 4～20mA
- 輸入阻抗：≤50Ω
- 給變送器的配電：≥16VDC

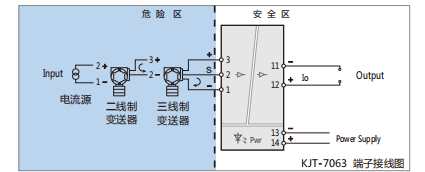

給現場危險區域的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后，向安全側的控制系統或其它儀表輸出直流信號。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電，20mA輸出）：
< 50mA （1入1出）；< 60mA （1入2出）；< 110mA （2入2出）
● 從危險區輸入
輸入信號：變送器電流信號 4～20mA
輸入阻抗：≤50Ω
給變送器的配電：≥16VDC
最大輸入電流：約30mA
● 向安全區輸出
輸出電流：4～20mA；0～20mA；0～10mA； 其它指定電流
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
負載電阻：4~20mA 輸出時，≤350Ω（出廠默認，可指定負載）
輸出紋波：< 10mVp-p
● 綜合通用參數
標準精度：±0.1%
溫度漂移：0.01%F.S./℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
外形尺寸：16×116×110（mm）
工作環境溫度：-20℃～+60℃
● 安全防爆認證參數
防爆等級標志：[Exia Ga]IIC
安全認證參數：
配電（Um = 250VAC/DC Uo = 28VDC
Io = 93mA Po = 0.65W Lo = 2.4 mH Co = 0.05μF）
不配電（Um = 250VAC/DC Uo = 5.5VDC Io = 60mA
Po = 0.09W Lo = 7 mH Co = 40μF）
